Погоны и каретки ответы на вопросы
Можно ли использовать любые каретки Harken на любых направляющих Harken?
Системы кареток Harken сгруппированы в семь основных семейств и не взаимозаменяемы. Эти семейства: 13 мм Micro, 22 мм Small Boat, 27 мм Midrange, 32 мм Big Boat, 42 мм Mini-Maxi, 64 мм Maxi и CRX (доступны в вариантах 32 мм Big Boat и 42 мм Mini-Maxi). После выбора соответствующей группы направляющих для размера и типа вашей лодки, необходимо выбрать компоненты каретки из той же группы.
Можно ли использовать шарикоподшипниковые каретки Harken на направляющих других производителей?

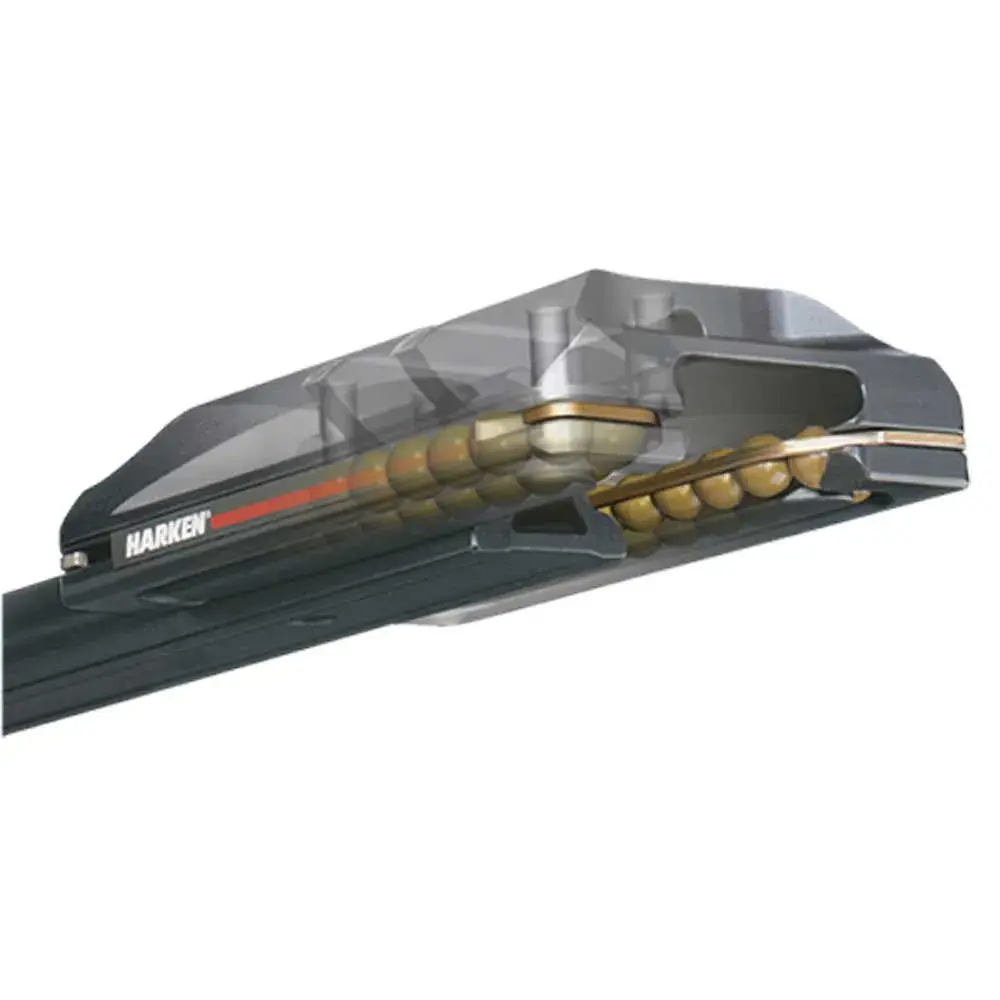

Нет, почти каждый производитель использует разные направляющие. Каждое семейство шарикоподшипниковых кареток Harken специально разработано для различных применений и нагрузок, и форма направляющих соответствует этим характеристикам.
Как узнать, какой размер каретки подходит для моей лодки?
Размер вашей каретки зависит от площади парусов вашей лодки, расположения шкота грота на гике (на конце или посередине гика) и типа лодки (однокорпусная или многокорпусная). См. таблицу «Заказ кареток и поводков для генуи» для получения информации о размерах.
Как узнать размер каретки Harken на моей лодке?
Самый быстрый способ определить семейство кареток вашей лодки — измерить ширину каретки по верхнему краю.
Микро: 13 мм (1/2")
Малые лодки: 22 мм (7/8")
Средние: 27 мм (1 1/16")
Большие лодки: 32 мм (1 1/4")
У меня старая каретка Harken без системы CB, и я хочу заменить её на каретку CB+. Нужно ли мне менять каретку?

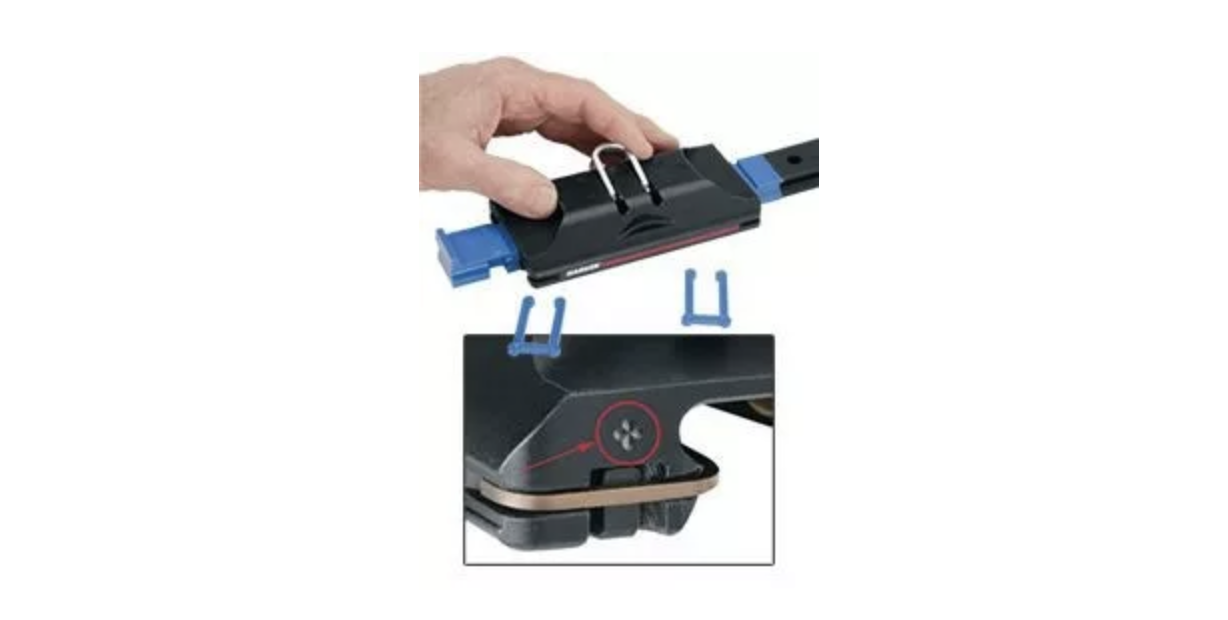

Нет. Каретки CB+ можно модифицировать для работы со старой кареткой Harken без системы CB (поставлялась до 2002 года). Для модернизации снимите стопорную скобу вагона, удалите угловые направляющие для шариков, затем с помощью шарового погрузчика замените подшипники и перенесите вагон на рельсы, не предназначенные для CB-систем. Теперь вы можете использовать все конфигурации, доступные для современных CB-систем: низкопрофильные элементы управления ESP, прикрепленные непосредственно к вагону, ведущие вагоны генуи с черными боковыми пластинами в гоночном стиле, катамаранные вагоны с поворотными шкивами и мягкие крепления. Обратите внимание на знак «+» в конце вагона, чтобы убедиться, что это вагон CB+.
Системы кареток Harken сгруппированы в семь основных семейств и не взаимозаменяемы. Эти семейства: 13 мм Micro, 22 мм Small Boat, 27 мм Midrange, 32 мм Big Boat, 42 мм Mini-Maxi, 64 мм Maxi и CRX (доступны в вариантах 32 мм Big Boat и 42 мм Mini-Maxi). После выбора соответствующей группы направляющих для размера и типа вашей лодки, необходимо выбрать компоненты каретки из той же группы.
Можно ли использовать шарикоподшипниковые каретки Harken на направляющих других производителей?
Нет, почти каждый производитель использует разные направляющие. Каждое семейство шарикоподшипниковых кареток Harken специально разработано для различных применений и нагрузок, и форма направляющих соответствует этим характеристикам.
Как узнать, какой размер каретки подходит для моей лодки?
Размер вашей каретки зависит от площади парусов вашей лодки, расположения шкота грота на гике (на конце или посередине гика) и типа лодки (однокорпусная или многокорпусная). См. таблицу «Заказ кареток и поводков для генуи» для получения информации о размерах.
Как узнать размер каретки Harken на моей лодке?
Самый быстрый способ определить семейство кареток вашей лодки — измерить ширину каретки по верхнему краю.
Микро: 13 мм (1/2")
Малые лодки: 22 мм (7/8")
Средние: 27 мм (1 1/16")
Большие лодки: 32 мм (1 1/4")
У меня старая каретка Harken без системы CB, и я хочу заменить её на каретку CB+. Нужно ли мне менять каретку?
Нет. Каретки CB+ можно модифицировать для работы со старой кареткой Harken без системы CB (поставлялась до 2002 года). Для модернизации снимите стопорную скобу вагона, удалите угловые направляющие для шариков, затем с помощью шарового погрузчика замените подшипники и перенесите вагон на рельсы, не предназначенные для CB-систем. Теперь вы можете использовать все конфигурации, доступные для современных CB-систем: низкопрофильные элементы управления ESP, прикрепленные непосредственно к вагону, ведущие вагоны генуи с черными боковыми пластинами в гоночном стиле, катамаранные вагоны с поворотными шкивами и мягкие крепления. Обратите внимание на знак «+» в конце вагона, чтобы убедиться, что это вагон CB+.
Что произойдет, если я попытаюсь загнать вагон Harken CB-only (не CB+) на рельсы, не предназначенные для CB-систем?
Модифицировать можно только вагоны CB+. Вагон CB-only не будет катиться по рельсам, не предназначенным для CB-систем, и может повредить ваше оборудование. Шарики будут скользить, а не катиться, и вскоре сплющатся. Если вам повезет, у вас останется вагон-слайдер с очень высоким коэффициентом трения.
Как снять классический каретку, не предназначенный для CB-систем, с рельсов, не потеряв шарики?
Чтобы шарики не высыпались, используйте синий погрузчик для вагонов, который шел в комплекте с вагоном. Если вы его потеряли, свяжитесь с технической или клиентской службой, и мы вышлем вам погрузчик как можно скорее. Вы можете определить, нужен ли вам погрузчик Small Boat, Midrange или Big Boat, измерив ширину рельсов сверху; Ширина направляющей для малых лодок составляет 22 мм (7/8 дюйма), для средних лодок — 27 мм, а для больших лодок — 32 мм.
Как получить изогнутую направляющую?
Компания Harken с удовольствием согнет вашу направляющую за разумную дополнительную плату, подогнав ее под длину и глубину хорды, схему или саму старую направляющую. Если вам нужен лишь небольшой вертикальный изгиб, вы можете использовать крепежные элементы, чтобы закрепить ее болтами в форме кривой. Начните с середины, а затем поочередно перемещайтесь вперед и назад, с левого борта на правый, используя крепежные элементы для притягивания направляющей к монтажной поверхности. Примечание: это создает большую нагрузку на крепежные элементы и монтажную поверхность. См. Изогнутая направляющая.
Как определить радиус направляющей?
Кривая направляющей обычно описывается с помощью длины хорды и глубины хорды. Если взять в качестве примера арку Сент-Луиса, длина хорды — это расстояние между двумя частями арки, которые касаются земли. (Измерьте расстояние до монтажной поверхности. Для горизонтального положения (Измерьте радиус изгиба до внутреннего края пути.)
Для определения радиуса используйте приведенную ниже формулу. Убедитесь, что для каждого измерения используются одинаковые единицы измерения (например, дюймы, сантиметры). R = (L² + D²) / D², где R = радиус, L = длина хорды, а D = высота хорды.
Модифицировать можно только вагоны CB+. Вагон CB-only не будет катиться по рельсам, не предназначенным для CB-систем, и может повредить ваше оборудование. Шарики будут скользить, а не катиться, и вскоре сплющатся. Если вам повезет, у вас останется вагон-слайдер с очень высоким коэффициентом трения.
Как снять классический каретку, не предназначенный для CB-систем, с рельсов, не потеряв шарики?
Чтобы шарики не высыпались, используйте синий погрузчик для вагонов, который шел в комплекте с вагоном. Если вы его потеряли, свяжитесь с технической или клиентской службой, и мы вышлем вам погрузчик как можно скорее. Вы можете определить, нужен ли вам погрузчик Small Boat, Midrange или Big Boat, измерив ширину рельсов сверху; Ширина направляющей для малых лодок составляет 22 мм (7/8 дюйма), для средних лодок — 27 мм, а для больших лодок — 32 мм.
Как получить изогнутую направляющую?
Компания Harken с удовольствием согнет вашу направляющую за разумную дополнительную плату, подогнав ее под длину и глубину хорды, схему или саму старую направляющую. Если вам нужен лишь небольшой вертикальный изгиб, вы можете использовать крепежные элементы, чтобы закрепить ее болтами в форме кривой. Начните с середины, а затем поочередно перемещайтесь вперед и назад, с левого борта на правый, используя крепежные элементы для притягивания направляющей к монтажной поверхности. Примечание: это создает большую нагрузку на крепежные элементы и монтажную поверхность. См. Изогнутая направляющая.
Как определить радиус направляющей?
Кривая направляющей обычно описывается с помощью длины хорды и глубины хорды. Если взять в качестве примера арку Сент-Луиса, длина хорды — это расстояние между двумя частями арки, которые касаются земли. (Измерьте расстояние до монтажной поверхности. Для горизонтального положения (Измерьте радиус изгиба до внутреннего края пути.)
Для определения радиуса используйте приведенную ниже формулу. Убедитесь, что для каждого измерения используются одинаковые единицы измерения (например, дюймы, сантиметры). R = (L² + D²) / D², где R = радиус, L = длина хорды, а D = высота хорды.
Какой минимальный радиус поворота подойдет для моей машинки Harken?
См. технические характеристики для минимальных радиусов для конкретных машинок. Обратитесь в компанию Harken по поводу трасс Mini-Maxi и Maxi. См. страницу «Изогнутые погоны» или свяжитесь с технической службой Harken для получения дополнительной информации об изогнутых погонах.
Как разрезать погон ?
Используйте ножовку. Не забудьте оставить место для декоративных колпачков или концевых упоров, если вы режете самостоятельно. Как всегда, семь раз отмерь, один раз отрежь. Если у вас есть вопросы или вам нужна помощь, обратитесь в техническую службу Harken.
Когда следует заменять погон ?
Обычно для улучшения характеристик достаточно просто помыть машинки и погон мылом и водой. Если чистка не помогает, возможно, погон поврежден. Рассмотрите возможность замены, если она сильно повреждена или подвержена коррозии.
Как установить новые направляющие, если у старых было нестандартное расстояние между отверстиями 76,2 мм (3,00 дюйма)?
Используйте направляющие с регулируемым расстоянием между отверстиями для дальнего света для малых, средних или больших лодок. Болты сдвигаются, позволяя направляющим адаптироваться к любому расстоянию между отверстиями.
Какие размеры и расстояния между отверстиями направляющих доступны?
13 мм Микронаправляющие CB:
Метрические: 2707, 2709
22 мм Направляющие CB для малых лодок:
Метрические: 2720, 2725
Направляющие с регулируемым расстоянием между отверстиями для любого расстояния: 2721 для дальнего света
Направляющие с расстоянием между отверстиями 4,00 дюйма для модернизации: 373, 374
27 мм Направляющие CB для средних лодок:
Метрические: R27
Направляющие с регулируемым расстоянием между отверстиями для любого расстояния: R27HB для дальнего света
Направляющие с расстоянием между отверстиями 4,00 дюйма для модернизации: 1602
32 мм направляющая для больших лодок CB:
Метрическая: R32
Направляющая с переменным расстоянием между отверстиями для любого расстояния: R32HB для дальнего света
Направляющая с расстоянием между отверстиями 4,00 дюйма для модернизации: 3159
В чем разница между Т-образной направляющей 32 мм и 1 1/4 дюйма?
Разница в ширине направляющей незначительна (0,01 или 0,25 мм). Реальная разница заключается в толщине верхней части Т-образной направляющей. Верхняя планка на метрической направляющей имеет высоту 6 мм, в то время как верхняя планка на английской направляющей немного короче. Измерьте расстояние между отверстиями, чтобы узнать, используете ли вы английскую или метрическую направляющую; метрическая направляющая имеет расстояние 100 мм (3 15/16 дюйма) от центра одного отверстия до центра следующего отверстия, в то время как английская — 102 мм (4,00 дюйма) по центру. Мы рекомендуем измерять 5 отверстий одновременно, потому что разница очень мала; если она Расстояние между первым и пятым отверстиями составляет 16 дюймов, то есть 102 мм (4,00 дюйма), а если меньше, то 100 мм.
Главная каретка генуи GT326S с упором для штифта разработана для установки на Т-образные направляющие всех производителей диаметром 32 мм или 1-1/4 дюйма.
Можно ли использовать направляющие с дальним светом для перекрытия участков без опоры?
Если вам нужно перекрыть участок без опоры, используйте направляющие с дальним светом. См. конкретные номера деталей направляющих для таблиц перекрытия направляющих с дальним светом.
См. технические характеристики для минимальных радиусов для конкретных машинок. Обратитесь в компанию Harken по поводу трасс Mini-Maxi и Maxi. См. страницу «Изогнутые погоны» или свяжитесь с технической службой Harken для получения дополнительной информации об изогнутых погонах.
Как разрезать погон ?
Используйте ножовку. Не забудьте оставить место для декоративных колпачков или концевых упоров, если вы режете самостоятельно. Как всегда, семь раз отмерь, один раз отрежь. Если у вас есть вопросы или вам нужна помощь, обратитесь в техническую службу Harken.
Когда следует заменять погон ?
Обычно для улучшения характеристик достаточно просто помыть машинки и погон мылом и водой. Если чистка не помогает, возможно, погон поврежден. Рассмотрите возможность замены, если она сильно повреждена или подвержена коррозии.
Как установить новые направляющие, если у старых было нестандартное расстояние между отверстиями 76,2 мм (3,00 дюйма)?
Используйте направляющие с регулируемым расстоянием между отверстиями для дальнего света для малых, средних или больших лодок. Болты сдвигаются, позволяя направляющим адаптироваться к любому расстоянию между отверстиями.
Какие размеры и расстояния между отверстиями направляющих доступны?
13 мм Микронаправляющие CB:
Метрические: 2707, 2709
22 мм Направляющие CB для малых лодок:
Метрические: 2720, 2725
Направляющие с регулируемым расстоянием между отверстиями для любого расстояния: 2721 для дальнего света
Направляющие с расстоянием между отверстиями 4,00 дюйма для модернизации: 373, 374
27 мм Направляющие CB для средних лодок:
Метрические: R27
Направляющие с регулируемым расстоянием между отверстиями для любого расстояния: R27HB для дальнего света
Направляющие с расстоянием между отверстиями 4,00 дюйма для модернизации: 1602
32 мм направляющая для больших лодок CB:
Метрическая: R32
Направляющая с переменным расстоянием между отверстиями для любого расстояния: R32HB для дальнего света
Направляющая с расстоянием между отверстиями 4,00 дюйма для модернизации: 3159
В чем разница между Т-образной направляющей 32 мм и 1 1/4 дюйма?
Разница в ширине направляющей незначительна (0,01 или 0,25 мм). Реальная разница заключается в толщине верхней части Т-образной направляющей. Верхняя планка на метрической направляющей имеет высоту 6 мм, в то время как верхняя планка на английской направляющей немного короче. Измерьте расстояние между отверстиями, чтобы узнать, используете ли вы английскую или метрическую направляющую; метрическая направляющая имеет расстояние 100 мм (3 15/16 дюйма) от центра одного отверстия до центра следующего отверстия, в то время как английская — 102 мм (4,00 дюйма) по центру. Мы рекомендуем измерять 5 отверстий одновременно, потому что разница очень мала; если она Расстояние между первым и пятым отверстиями составляет 16 дюймов, то есть 102 мм (4,00 дюйма), а если меньше, то 100 мм.
Главная каретка генуи GT326S с упором для штифта разработана для установки на Т-образные направляющие всех производителей диаметром 32 мм или 1-1/4 дюйма.
Можно ли использовать направляющие с дальним светом для перекрытия участков без опоры?
Если вам нужно перекрыть участок без опоры, используйте направляющие с дальним светом. См. конкретные номера деталей направляющих для таблиц перекрытия направляющих с дальним светом.
Можно ли установить направляющие в любом месте на палубе?
Монтажная поверхность на палубе может быть не рассчитана на такие нагрузки, поэтому проверьте это перед началом сверления. Опорные пластины или усиления могут помочь распределить нагрузку на большую площадь. Пожалуйста, свяжитесь со специалистом по такелажным работам, чтобы определить, какое усиление необходимо.
Монтажная поверхность на палубе может быть не рассчитана на такие нагрузки, поэтому проверьте это перед началом сверления. Опорные пластины или усиления могут помочь распределить нагрузку на большую площадь. Пожалуйста, свяжитесь со специалистом по такелажным работам, чтобы определить, какое усиление необходимо.
